IP防尘防水等级介绍/IP防护等级是如何划分的

IP防尘防水防护等级介绍: IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICALCOMMISSION)所起草，将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

　我国现行国家标准有两部，分别是：仪器的防水防尘等级可参照的标准有：GB4208-2008/IEC60529:2001《外壳防护等级(IP标志)》;GB2423.37-2006《电工电子产品环境试验第2部分:试验方法试验L: 沙尘试验》等。

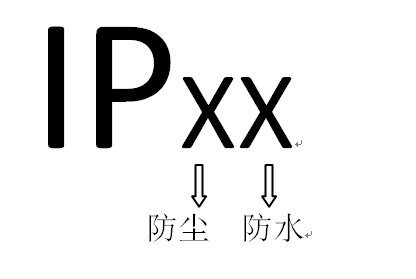

　IP防护等级表示方法

　防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

    第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级，最高级别是6;

　第二位数字表明设备防水的程度。代表防止进水的等级，最高级别是8。

　IP后第一位数字:防尘等级(0-6级)

　数字防护范围说明

　0无防护对外界的人或物无特殊的防护。

　1防止直径大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入。

　2防止直径大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入。

　3防止直径大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件。

　4防止直径大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件。

　5防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作。

　6防止外物及灰尘完全防止外物及灰尘侵入。

　IP后第二位数字:防水等级(0-8级)

　数字防护范围说明

　0无防护对水或湿气无特殊的防护。

　1防止水滴浸入垂直落下的水滴(如凝结水)不会对电器造成损坏

　2倾斜15度时，仍可防止水滴浸入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏。

　3防止喷洒的水浸入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏。

　4防止飞溅的水浸入防止各个方向飞溅而来的水侵入电器而造成损坏

　5防止喷射的水浸入防止来自各个方向由喷嘴射出的水侵入电器而造成损坏。

　6防止大浪浸入装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏。

　7防止浸水时水的浸入电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏。

　8防止沉没时水的浸入电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏。

　IP试验范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。

　IP防水等级

　⑴IPX 1

　方法名称：垂直滴水试验

　试验设备：滴水试验装置

　试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm

　试验条件：滴水量为 10.05 mm/min

　持续时间：10 min

　⑵IPX 2

　方法名称：倾斜 15°滴水试验

　试验设备：滴水试验装置

　试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm。每试验完一个面后，换另一个面，共四次。

　试验条件：滴水量为 30.5 mm/min

　持续时间：4×2.5 min(共10 min)

　⑶IPX 3

　方法名称：淋水试验

　试验方法：

　a 摆管式淋水试验

　试验设备：摆管式淋水溅水试验装置

　试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。

　试验条件：水流量按摆管的喷水孔数计算，每孔为 0.07L/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动(2×120°) 约 4s

　试验时间：连续淋水 10 min

　b 喷头式淋水试验

　试验设备：手持式淋水溅水试验装置

　试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm 至 500mm 之间

　试验条件：试验时应安装带平衡重物的挡板，水流量为 10L/min

　试验时间：按被检样品外壳表面积计算，每平方米为 1 min(不包括安装面积)，最少 5 min

　⑷IPX 4

　方法名称：溅水试验

　试验方法：

　a.摆管式溅水试验

　试验设备和试样放置：与上述 IPX 3 之 a 款均相同;

　试验条件： 除后述条件外，与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，共约 360°。每次摆动 (2×360°) 约 12s

　试验时间：与上述 IPX 3 之 a 款均相同 (即10 min)。

　b.喷头式溅水试验

　试验设备和试样放置：与上述 IPX 3 之 b 款均相同;

　试验条件：拆去设备上安装带平衡重物的挡板，其余与上述IPX 3 之 b 款均相同;

　试验时间：与上述 IPX 3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)最少 5min

　⑸IPX 5

　方法名称：喷水试验

　试验设备：喷嘴的喷水口内径为 6.3mm

　试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min (750 L/h)

　试验时间：按被检样品外壳表面积计算，每平方米为 1 min(不包括安装面积) 最少 3 min

　⑹IPX 6

　方法名称：强烈喷水试验;

　试验设备：喷嘴的喷水口内径为 12.5 mm

　试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min (6000 L/h)

　试验时间：按被检样品外壳表面积计算，每平方米为 1 min(不包括安装面积)最少 3 min

　⑺IPX 7

　方法名称：短时浸水试验

　试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

　试验时间： 30 min

　⑻IPX 8

　方法名称： 持续潜水试验;

　试验设备，试验条件和试验时间： 由供需(买卖)双方商定，其严酷程度应比 IPX 7 高。
